概述

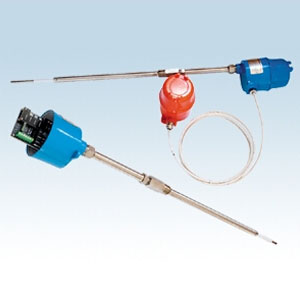

  Level-Ease是一套有******創意和適用面廣的高度智能化 物位控制儀表，它是在智能射頻料位的技術基礎上研制出來 的能夠克服以往傳統的測量方式對精度的影響和復雜的調校 步驟給用戶帶來的煩惱。本系列物位開關測量精度高，免維 護，使用成本低。產品廣泛應用于石化、食品、冶金、電力、 礦業、水利、制藥等領域。

工作原理

  本產品引進加拿大ARJAY的Level-Ease射 頻導納測量技術，采用加拿大ARJAY的核心組件，裝在探頭盒里的脈沖卡(PMC)把容器內的物位變化量 轉換成高分辨率的脈沖信號，脈沖信號可通過一根雙芯的屏蔽電纜傳送到控制器，***遠可達到1km，脈沖信號經微 控制器處理分析后輸出報警動作。儀表通過按鈕設定報警點，并將設定的報警值長期存儲在E ²PROM中。如需改變報警點，只須重新按動一次設定按鈕即可。

主要特點

  采用射頻導納測量及微控制器技術，幾乎可以檢測所有物料，包括固體和液體、導電介質、腐蝕、黏稠 介質等。以往的產品一般針對不同物料需進行靈敏度調節，而本系列產品對任何一種物料都不需要調整 靈敏度，卻能保證良好的測量精度。

  采用xj****的數據存儲技術，斷電后參數不丟失，數據可保存長達十年。全密封結構，無任何機械運動部件和調整電位器。產品具有******的可靠性。

   能克服探頭上黏附層及物料噴濺對測量的影響。在這些場合開關均不會產生誤動作。

   只需按動一次設定按鈕，即可完成報警點的設定。操作簡便。

   報警方式可根據需要靈活設定。

技術參數

控制單元部分

  環境溫度: -30～70℃

  環境濕度: ≤95%RH

  工作方式: 位式

  電源: 220VAC或24VDC

  功耗: ＜2VA

  繼電器觸點容量:3A220V，3A24V

探桿部分

  過程溫度: -100～200℃，更高溫度請聯系我們

  過程壓力: -0.1～10MPa

  探頭長度: 10cm～300cm

  探頭型式: 剛性、同軸或柔性

安裝說明及安裝示意圖

  物位開關安裝時應根據探桿的不同型式及工況要求采用頂部安裝或倉壁側面安裝。頂部安裝物位開關 時，應選擇能避開進料時物料沖擊的位置安裝，距倉壁距離應大于200mm。側面安裝物位開關時，探桿應 向下傾斜20～30°，以免探桿嚴重掛料。拆裝物位開關時，應注意不能用手抱住殼體擰動，應使用扳手擰 動六角螺栓。
